• No. de Modelo: SJ5100-600A
• Material : Acero Inoxidable
• objeto de medición : Largo
• Dispositivo de medición de precisión : Medición de precisión Dispositivo
• Proceso de dar un título : GB , ISO
• personalizado : Personalizado

• Trademark: Chotest
• Packing: Wooden Case
• Standard: Size: 140*40*45cm
• Origin: Shenzhen
• HS Code: 9031809090
• Production Capacity: 500PCS/Year

§≡≡≡≡≡≡   Funciones   ≡≡≡≡≡≡
1. Calibradores del bloque de la medida, calibradores del anillo, calibradores de enchufe, calibradores de la cuerda de rosca, calibradores del broche de presión, calibradores de la tira, barras de calibrador, reglas, contadores de medición, etc…
2. Varios calibradores de la medida según GB, ISO, BS, ANSI, estruendo, estándares de JIS. Con estándares comprensivos y profesionales en base de datos, cumple requisitos de la mayoría de los clientes
3. Ajustarse a una variedad de regulaciones de la verificación y de estándares de medición. Todos los resultados de la prueba se generan según regulaciones y estándares relevantes
4. Software y fácil de utilizar conviviales.
la gerencia de base de datos centralizada 5.With para los expedientes de medición, el operador puede preguntar y manejar los expedientes de medición según la institución del tipo, de la prueba de objeto, el número de fabricación, el inspector, la institución sometida, el número de equipo, la fecha del examen y la fecha eficaz
6. Puede imprimir expedientes de la prueba o certificados de prueba seleccionados múltiples de la base de datos al mismo tiempo.
7. Puede exportar datos de prueba a la palabra, Excel, ficheros (opcionales) de AutoCAD
8. Salvaguardia y restore. de datos
Hacer salir una variedad de formatos de informe en palabra, determinado el formato puede ser modificado para requisitos particulares totalmente
9. Puede modificar estándares para requisitos particulares la medición según los requisitos de los clientes (opcionales).




§≡≡≡≡≡≡  Parámetros ≡≡≡≡≡≡

Item No.		SJ5100-300A/B	SJ5100-600A/B	SJ5100-1000A/B	SJ5100-1500B
Absoluto  medida	Rango exterior	(0~320) milímetros	(0~620) milímetros	(0~1020) milímetros	(0~1550) milímetros
	Rango interior	(5~200) milímetros	(5~500) milímetros	(5~900) milímetros	(5~1400) milímetros
Error de la indicación		Una serie: μm del ± (0.15+L/1000);    Serie de B: μm del ± (0.25+L/1000)			μm del ± (0.3+L/1000) (nota: L es
		(Nota: L se mide longitud en el milímetro)			longitud medida en el milímetro)
Capacidad de repetición (2s)		los 0.1μm			los 0.15μm
Resolución		los 0.01μm			los 0.01μm
Fuerza de medición		(0.1~10) N continuamente ajustable a mano
Echada máxima de la cuerda de rosca (milímetros)		140 (anillo) /200 (enchufe)	200 (calibrador del anillo/de enchufe)	200 (calibrador del anillo/de enchufe)	200 (calibrador del anillo/de enchufe)
Dimensión (milímetros)		1400×400×450	1400×400×450	1700×400×450	2400×400×450
Peso (kilogramo)		150	150	180	240
Cinco-eje  vector del objeto	Item No.	ST-30.1
	Z-axis	(0-50) milímetro
	Y-axis	±25mm
	Floation del X-axis	±10mm
	Rotación del Z-axis	±2.5°
	Oscilación del Y-axis	±2.5°
	Capacidad de cargamento	>30Kg
	Dimensión	350mm×125m m


§≡≡≡≡≡≡  Descripción ≡≡≡≡≡≡

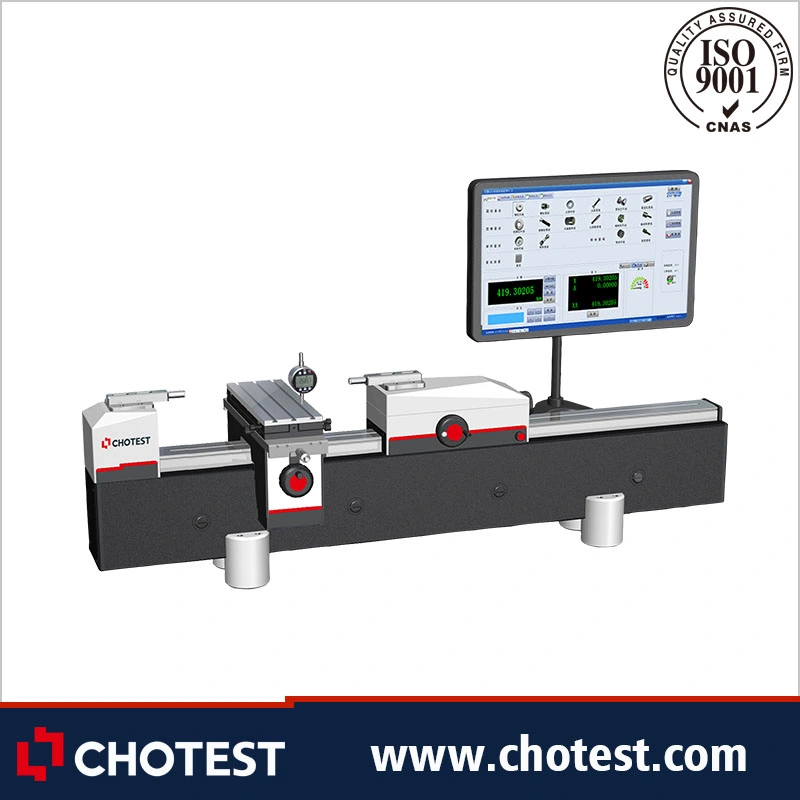

SJ5100 alcanza la medida de alta precisión de los varios parámetros de la longitud usando el sistema linear del codificador de la precisión de Heidenhain, carril de guía de pulido de la precisión, sistema de la remuneración de temperatura de la precisión, sistema de medición constante bidireccional de la fuerza, sistema de control de ordenador del alto rendimiento. El carril de guía de pulido de la precisión asegura recorrido alto-estable y alto-recto en la medida. Después de que el software registre la longitud coordina en la medida que entra en contacto con aplicando el sistema linear del codificador de la precisión de Heidenhain, en base de sintetizar valores de medición con los datos de unidad de la inclinación, de unidad de fuerza de medición y del sensor de temperatura, el software calcula y obtiene los parámetros relacionados de la longitud según definiciones y fórmulas relevantes.

Después de instalar el objeto y de elegir el estándar así como la entrada de especificaciones relacionadas en software, los movimientos del operador que miden la punta de prueba para entrar en contacto con el objeto, después para ajustar el vector del objeto del cinco-eje y las diapositivas de medición main&secondary para encontrar la punta de la inflexión. Después de muestrear el sistema calcula una variedad de parámetros del objeto automáticamente (por ejemplo, el sistema puede calcular el diámetro de echada en la medida de la cuerda de rosca). Finalmente todos los parámetros medidos se pueden calificar de acuerdo con estándar especificado, y el resultado de la prueba se genera automáticamente. El proceso entero se termina en 3min.

§≡≡≡≡≡≡   Características  ≡≡≡≡≡≡
medida 1.Absolute:
SJ5100 puede ejecutar la medida absoluta de alta precisión sobre el rango entero de la configuración del eje de rotación de medición aplicando el codificador linear de alta precisión de Heidenhain para colocar del eje de rotación de medición

precisión 2.High y alta estabilidad:
      (1) sistema linear de alta precisión del codificador de Heidenhain; Resolución: 0.01μm.
      (2) el sistema ferroviario de pulido de la guía de la precisión hecho de los materiales wearproof asegura la dirección de la precisión, que ayuda a mejorar exactitud y la estabilidad de medidas
      (3) los valores de medición son adquiridos verdad y exactamente usando el eje de rotación de medición alto-rígido y deformación-libre hecho de los materiales especiales importados
      (4) usando la base baja de mármol, el vector de medición del objeto del eje de rotación y del cinco-eje es deformación-libre en el movimiento, y la máquina se protege contra interferencia externa de la vibración, que asegura el funcionamiento estable y confiable
      (5) la diapositiva de medición es muy estable en recorrido usando la fricción compacta que conduce la estructura

fuerza de medición constante 3.Bidirectional:
      (1) el sistema de medición constante bidireccional de la fuerza reduce la influencia de la fuerza de medición en valores medidos, que ayuda a mejorar la exactitud de medidas
      (2) fuerza de medición continuo-ajustable del manual
      (3) el sistema de detección de fuerza de medición evita medir el error del `s de la fuerza causado por la posición O.N.U-horizontal de la máquina y de la vibración circundante del ambiente

4. Sistema informático inteligente de la gerencia y de la medida:
      (1) el software UI es convivial y la operación de la máquina es simple, así que el operador puede agarrar la operación básica fácilmente
      (2) 10 años de experiencia práctica en el diseño del software de la medida; El software simple y práctico se diseña para que a los clientes gestionen el sistema rápidamente
      (3) con built-in una variedad de estándares y de regulaciones de la longitud, el software de gran alcance pueden procesar los datos medidos y generar varios informes de prueba automáticamente, probar además los expedientes puede ser preguntado, visualizado, salvado, impreso
      (4) aplicaciones de medición amplias. Puede medir los parámetros de la longitud para la gran mayoría de calibradores de medición, de bloques de calibrador, de etc.
      (5) el utilizador puede encontrar la punta de la inflexión del objeto rápidamente y simplemente sin embargo la función de la guía del software

vector del objeto del cinco-eje 5.High-performance:
      (1) cruz-rodillo de alto rendimiento para los carriles de X, Y, eje de Z: fricción muy pequeña, estabilidad excelente y capacidad de cargamento grande
      (2) la función del ajuste fino del recorrido y de la inclinación del Y-axis y de la rotación horizontal se diseña para que al operador encuentre la punta de la inflexión de cada eje fácilmente
      (3) la poder del software cerco datos automáticamente del dispositivo del dispositivo del indicador digital del Z-axis (estándar) y del indicador digital del Y-axis (opcional), que se utiliza para las medidas de la cuerda de rosca de la forma cónica y de la echada de la cuerda de rosca

unidades de medición del calibrador de anillo de cuerda de rosca 6.High-performance:
Con estas unidades, SJ5100 puede medir los pequeños calibradores de anillo de cuerda de rosca (el calibrador de anillo de cuerda de rosca mínimo es M5 usando la punta de prueba de medición correspondiente) y los calibradores llanos del anillo con el diámetro ≥3.0mm; La fuerza de medición es 0.3N o 0.5N opcional por el software; La capacidad de repetición de la medida llana del calibrador del anillo es menos que 0.15um.



§≡≡≡≡≡≡ Configuración ≡≡≡≡≡≡
Configuración estándar
1. Ordenador central SJ5100
2. Vector del objeto del cinco-eje ST-30.1
3. ST-S1.1 uno-coordinan el vector flotante
4. Extremidades de medición
5. Bloque de SR-H65.1 H=65mm para la punta de prueba de largo de medición
6. Contactos de medición y placa que utiliza
7. Soporte SF-P60.1 para los calibradores de enchufe
8. Bloque que utiliza de forma de V SF-V1.1 para la barra de medición
9. Dispositivo SF-GB1.1 y SF-GB2.1 del bloque de calibrador
10. Tornillo ST-CL1.1 y ST-CL2.1 y placa elástico
11 Unidades de la precisión para medir la dimensión interna
12. Punta de prueba de medición T-shaped SB-T12.1 con las bolas de rubíes
13. SB-S4.1 escogen la punta de prueba de rubíes de la bola
14. Quijada de medición grande SH-L1.1 para el calibrador del anillo
14. Pequeña quijada de medición SH-L2.1 para el calibrador del anillo
15. Calibrador llano de segunda clase Φ40mm del anillo
16.  Software de medición
17. Estándares populares incorporados en base de datos
18. Computadora de escritorio
19. Impresora laser del HP
20. Marco que utiliza DLB-200 para el monitor
21. Rectángulo de la aleación de aluminio para los accesorios
22. Manual del utilizador
23. Certificación de producto y tarjeta de la garantía
24. Servicios gratuitos y reparaciones
25. Módulos de la remuneración de temperatura

Configuración opcional
1. Vector de trabajo de mármol
2. Rectángulo a prueba de humedad electrónico
3. Uniforme del laboratorio del verano o del invierno






CHOTEST es no sólo una empresa de informática pero también una investigación de integración, un desarrollo, una producción y ventas de la empresa de alta tecnología nacional, que se especializa en el diseño y producir de los instrumentos de la medida de precisión y de los instrumentos de la calibración

La compañía tiene 2.000 metros cuadrados de la oficina moderna de bien equipado con los recursos de investigación avanzados. Además, posee 5.000 metros cuadrados de precisión que trabajan a máquina y la fábrica del montaje. Todos los productos son manufacturados de acuerdo con el estándar ISO9001. La compañía está viviendo siempre hasta el lema que está proveyendo de nuestros clientes los productos de calidad superior

Actualmente, la compañía tiene docenas de productos self-developed con nueva tecnología, ampliamente utilizadas en agencias de la metrología del gobierno y del examen de la calidad, militares, automotor internacional, aeroespacial, maquinaria, metalurgia, energía eléctrica, producto petroquímico y otras industrias. La compañía también ha implicado en desarrollar un número de estándares nacionales y ha hecho su contribución debida para el progreso de la tecnología de la metrología y de la prueba de China

CHOTEST se centra en el desarrollo de tecnología de los equipos de medida de precisión y de los equipos de prueba sofisticados. Él constantemente desafíos a todas las clases de barreras técnicas y de monopolio de la tecnología. La meta de la compañía es proporcionar a los equipos de medida de gama alta a la industria fabril adentro por todo el mundo.

§≡≡≡≡≡≡     FAQ     ≡≡≡≡≡≡
1. ¿Es usted fábrica?
Sí, nos especializan en el diseño y producir de los instrumentos de la medida de precisión y de los instrumentos de la calibración

2. ¿La experiencia de cuántos años usted tiene?
Tenemos 16 años de experiencia en los instrumentos de la medida y los instrumentos de la calibración desde 2002.

3. ¿Qué talla de su fábrica?
Tenemos 5000 metros cuadrados de la fábrica y 2.000 metros cuadrados de la oficina moderna

4. ¿Puede usted validar el OEM y el ODM?
No, vendemos solamente los productos bajo marca de fábrica de Chotest

5. ¿Puedo hacer su distribuidor?
Sí, entrar en contacto con por favor a nuestro ingeniero de ventas

6. ¿Cuál es el plazo de ejecución?
El plazo de ejecución es 30-60days en generalmente

7. ¿Cuál es su término del pago?
depósito del 30% primero, pago del balance antes de la salida.
Validamos T/T, L/C.

8. ¿Cómo instalar la máquina?
Enviamos a nuestros ingenieros para instalar y para poner a punto la máquina en el sitio del cliente

9. ¿Cuál es su término de garantía?
Proporcionamos a garantía de 1 año después del examen de aceptación del cliente
Reparación o reemplazo libre en garantía de 1 año en caso de cualquie problema
Respuesta sobre 12 horas para los email o llamadas de clientes en días laborables

» » »
