- No. de Modelo: CPJ-3020W, CPJ-4025W
- Packing: Wooden Case
- Standard: 1.0 CBM
- Origin: Guangdong, China (Mainland)
- HS Code: 9031491000
- Production Capacity: 10000 Sets/ Year
Proyector de perfiles horizontales de alta precisión sistema de medición de fresas
Introducción al producto
Proyector de perfiles horizontales de largo recorrido, un instrumento de medición ergonómico con estructura mecánica fiable y de alta precisión la ampliación, puede ser efectiva y eficiente de inspeccionar el perfil, la sección, la superficie y el esquema de complicada pieza.
Este instrumento, que integra la óptica, la maquinaria y electrónica, es lo suficientemente capaz de llevar a cabo la medición directa y comparativa medición para medir la pieza, tales como piezas de estampación, aparejos, hilo, y fresa, etc...
Es ampliamente utilizado en los campos de la máquina de fabricación, la electrónica, el molde, el metro, etc...
Características
Proyector de perfiles horizontales 1.
2. Con la estructura mecánica fiable y de alta precisión la ampliación
3. High Precision
4. Fácil de manejar.
5. La resolución de la escala lineal: 0.5um
6. Potente lectura digital de apoyo a la medición precisa y fácil
7. Confiables y rentables.
8. Exacto y preciso
9. Bajo coste de mantenimiento
10. El software propietario opcional
Especificaciones
El modelo | El CPJ-3020W | El CPJ-4025W | ||||
Desplazamiento del eje X (mm) | 200 | 250 | ||||
Eje Viajes (mm) | 100 | 150 | ||||
Tamaño de la mesa de trabajo (mm) | 400×150 | 450×200 | ||||
Rango de giro | ± 15° | ±15° ( puede ser hecho personalizado a ±25°) | ||||
La resolución (μm) | 0.5 | |||||
Indicación de error (mm) | X, eje Y: (2.5+L/100). Eje Z: 3, 5+L/50 (L la longitud del objeto medido. Unidad: Mm) | |||||
Desplazamiento del eje Z (mm) | 75 (enfoque) | 100 (enfoque) | ||||
Peso (kg) | 160 | 240 | ||||
La dimensión (mm) | 1090×830×1010 | 1215×646×1210 | ||||
Pantalla proyector | Tamaño (mm) | ∅300 | ∅400 | |||
La gama giratoria | 0~360° | |||||
La resolución | 1' o 0, 01° | |||||
La lente (el CPJ-3020W) | La ampliación | 10× (opcional). | 20× (opcional). | 50× (opcional). | 100× (opcional). | |
El campo de visión (mm) | ∅30 | ∅15 | ∅6 | ∅3 | ||
Distancia de trabajo (mm) | 77.7 | 44.3 | 38.4 | 25.3 | ||
La lente (el CPJ-4025W) | La ampliación | 5× (opcional). | 10× (estándar) | 20× (opcional). | 50× (opcional). | 100× (opcional). |
El campo de visión (mm) | ∅80 | ∅40 | ∅20 | ∅8 | ∅4 | |
Distancia de trabajo (mm) | 93.7 | 103.9 | 95.1 | El 65, 7 | 35.0 | |
Sistema de procesamiento de datos | Multi-functional DRO DC-3000 | |||||
La iluminación | Transmisión: 24V/150W lámpara halógena. Reflexión: 21V/150W lámpara halógena. | |||||
Accesorios | La impresora, detector de bordes, el software de medición M2D-CPJ, etc... | |||||
Alimentación: AC 100-240V 50/60 Hz. La potencia total: 450W | ||||||

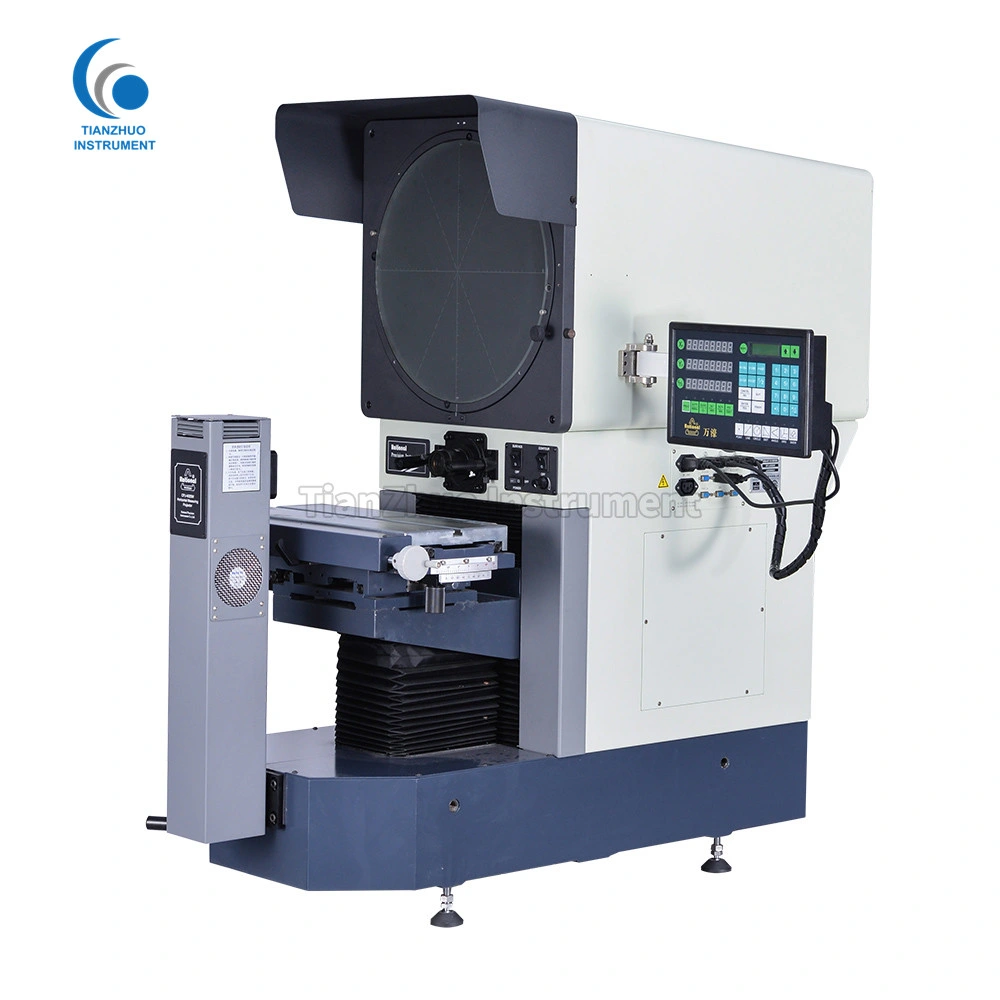

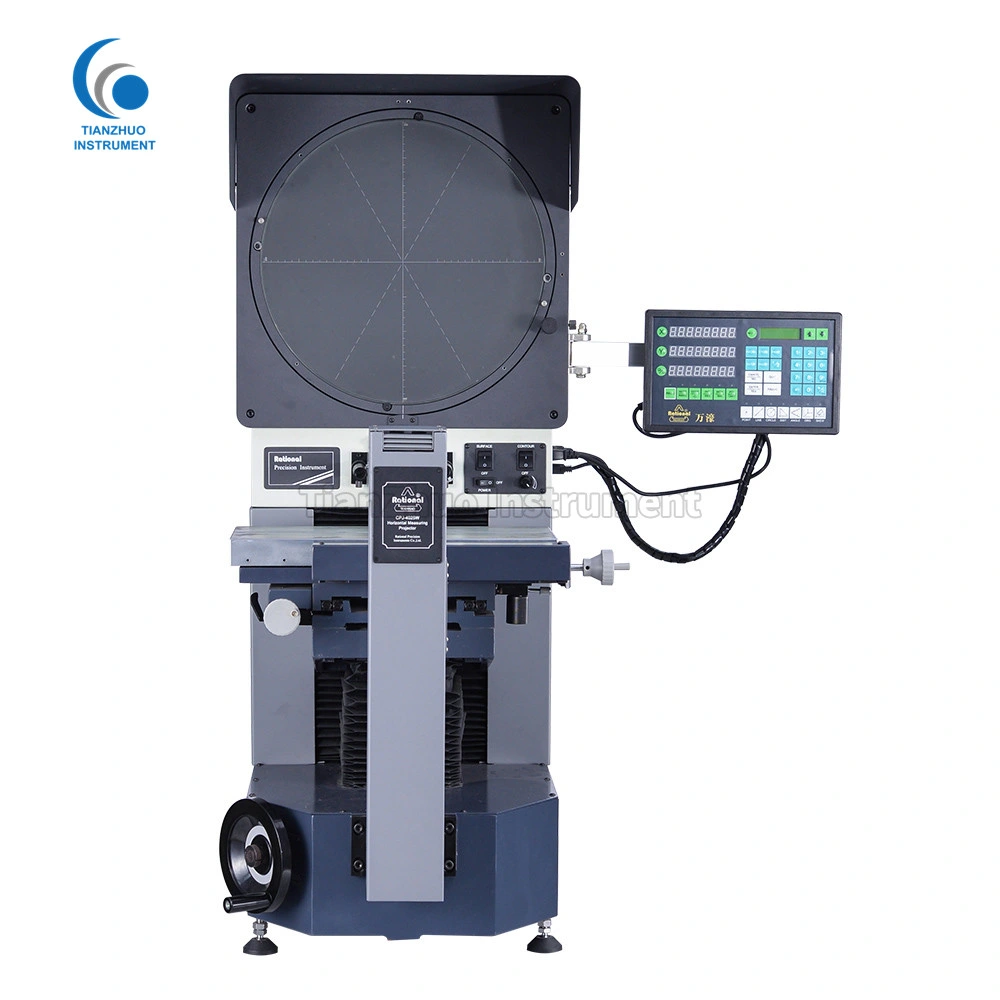

Fotografías de productos
FAQ:
Q: ¿Cuál es el proceso de pedido?
R: Investigación - Cita - Comunicación - Confirmación de pago - Depósito - Producción y montaje de la entrega y aceptación
- servicio postventa y mantenimiento.
Q: ¿empresa comercial o de fábrica?
Una fábrica: , 22 años centrándose en los instrumentos de prueba campo con una tienda de la experiencia. OEM es aceptable.
Q: Sabemos poco acerca de la máquina, Cómo elegir el modelo correcto?
R: Después de obtener su demanda, nuestro equipo de profesionales trabajarán las mejores soluciones mediante el envío de catálogo, la especificación,
Vídeo de demostración o de otros métodos de acuerdo a los clientes necesitan.
Q: ¿Podemos visitar su fábrica?
R: Sí, que sinceramente la invite a su equipo para visitar nuestra fábrica en su comodidad, vamos a brindar el mejor servicio para usted.
Q: ¿Cuál es el plazo de entrega y el puerto?
R: Normalmente, tenemos productos estándar en stock. Si no hay stock, es hora de entrega 15-20 días hábiles después de depositar la recepción.
Si urgente, vamos a tratar de hacer arreglos especiales. Diversas opciones de los modos de envío. El envío de ShenZhen Puerto.
Q: ¿por qué el embalaje para la máquina, protegidos de forma segura durante el transporte?
R: Ofrecemos y embalaje de madera, no será dañada. Hemos entregado muchas máquinas sin daños.
Q: ¿Cómo sobre el servicio de instalación y formación?
R: proporcionaremos instrucciones de funcionamiento y el vídeo de la versión en inglés. Si cerca de nuestro agente, el servicio de spot es más fácil.
Podemos enviar o ingeniero para su país para finalizar la instalación y capacitación, tiene costes adicionales como ticket aéreo y alojamiento.
